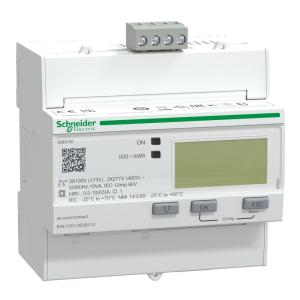

Energimåler iEM3155 63A 480V IP20 Schneider Electric

Beskrivelse

Acti9 iEM3000-serien af energimålere tilbyder et attraktivt udvalg af trefasede DIN-skinnemonterede energimålere med LCD-display. Yderligere lokal signalering inkluderer grøn LED-tændindikator, blinkende gul LED til nøjagtighedskontrol, en overbelastningsalarm og kommunikationsindikatorer. Denne måler kan bruges i underfaktureringsapplikationer og understøtter 4 tarifplaner. Måleren leverer følgende nøjagtighedsklasser: Aktiv energi: klasse 1 i henhold til IEC 62053-21, Aktiv energi: klasse B i henhold til EN 50470-3 og Aktiv energi: klasse 1 i henhold til IEC 61557-12. Måleren måler aktiv og reaktiv effekt, aktiv og reaktiv energi, spænding og strøm. Med fire kvadrant energimåling. Designet til 50Hz eller 60Hz netværk, kan forsyningsspændingen variere fra 100 til 277VAC eller 173 til 480VAC. Netnominelstrømmen for dette måler er op til 63A direkte tilslutning og understøtter enfasede og neutrale, trefasede og trefasede og neutrale konfigurationer. Kommunikationsprotokollen er Modbus med skrueterminalunderstøttelse. Der er en programmerbar digital indgang og en programmerbar digital udgang, der kan bruges som pulsudgang. Certificeringer omfatter EAC, CE, UL og MID. Produktet er kompatibelt med strømstyringssoftware for at udnytte IoT digital strøminstallation.

Teknisk Information

• Monteringsmetode: Indbygget
• Frekvens: 50-60 Hz
• Maks. Strøm (Imax): 63 A
• Bredde i antal modulafstande: 5
• Beskyttelsesgrad (IP): IP20
• Pulsfrekvens: 0-1000 Imp/kWh (kvarh)
• Poltype: Tre ledere/fire ledere
• Nominel spænding (Un) N-L: 173-480 V
• Nominel strøm (In): 63 A
• Model: Direkte måling
• Velegnet til: Køb/forsyning
• Indikationstype: Digital
• Antal positioner i alt (tæller): 9
• Målertype: Elektronisk
• Grænsefladetype: Modbus
• Energitype: Effektiv effekt og blindeffekt
• Tariftype: Multitarif
• Tarifstyring: Intern/ekstern
• Undvigelsesmekanisme: Nej
• Kalibreret: Nej
• Godkendelse: Måleinstrumentdirektivet
• Pulsudgang: Elektrisk
• Pulstype: D0
• Nøjagtighedsklasse: B
• Måletype belastningsprofil: Nej
• EEC40 signatur: Nej
• Med låsekode: Nej
• Nominel spænding (Un) L-L: 480 V
• Beskyttelsesgrad (NEMA): 1

Specifikationer

• Mål (BxHxD): 90x95x69mm
