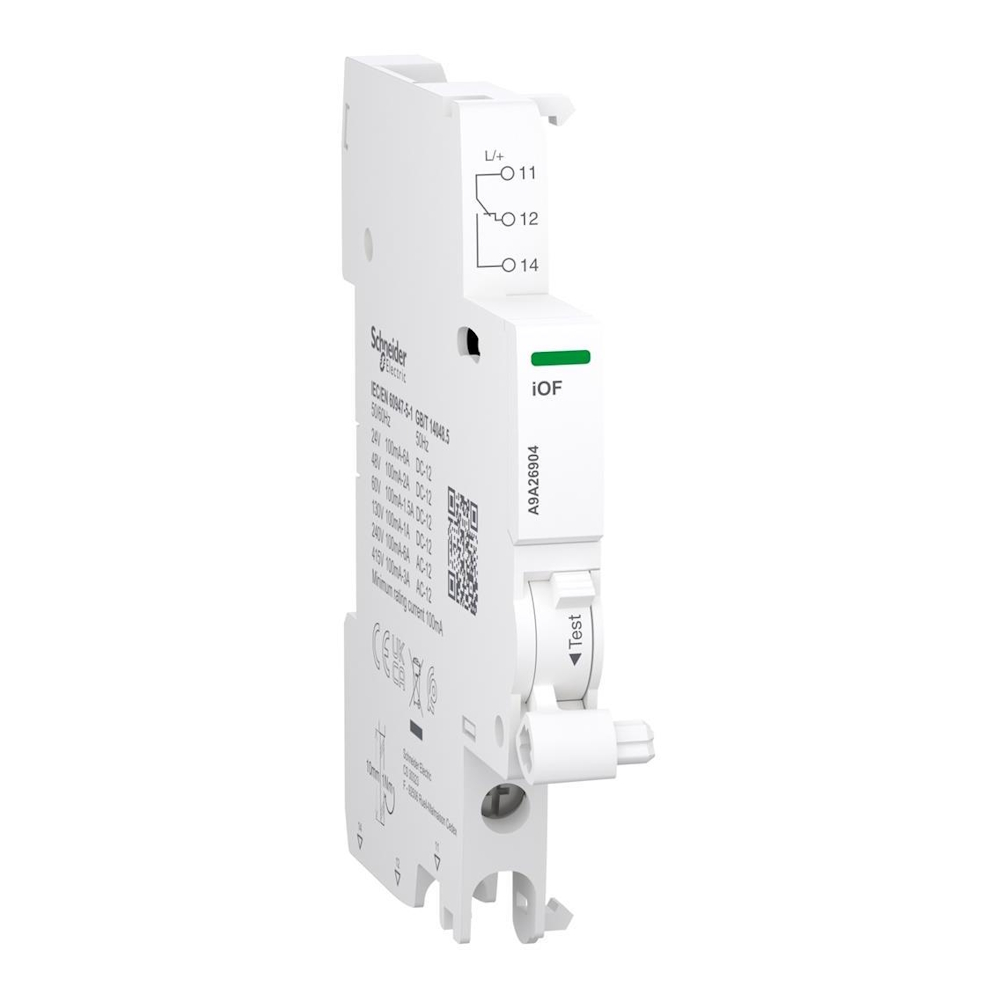

Hjælpekontakt Acti9 0,1-6A 24-415VAC 24-130VDC IP20 Schneider Electric

Beskrivelse

Dette Acti9 elektriske hjælpeudstyr er en modulær OC-kontakt, der bruges som fjernindikation af positionen af den tilknyttede enhed. I AC-netværk er In-mærkestrømmen fra 100mA til 6A med en driftsfrekvens på 50Hz til 60Hz ved 240VAC og fra 100mA til 3A med en driftsfrekvens på 50Hz til 60Hz ved 415VAC. I DC-netværk begynder In-mærkestrømmen altid ved 100mA ved 24VDC til 130VDC. Den stiger 6A ved 24VDC, 2A ved 48VDC, 1,5A ved 60VDC og 1A ved 130VDC. Den har 1 positionskontakt med kontakter type 1 C/O. Den er beregnet til ny eller renoveret installation i små erhverv eller bygninger. Denne OC-kontakt er kompatibel med Acti9-serier såsom iC60, iID, iDPN ARC, iDPN Vigi, iDPN Vigi ARC, iSW, iC40, iC40 ARC, iCV40, iCV40 Vigi ARC, iC40 XA, iCV40 XA, iC60 RCBO. Denne OC-kontakt er kompatibel med Acti9-serier såsom Acti9 iDT40, iDT40 XA og iDD40. iOF bruges enten til enhedens korte navn eller kompatibilitetskode. Den har en skrueklemmetilslutning i bunden. Tilslutningen tillader et stift kobberkabel. Kabeltværsnitskapaciteten er fra 1 mm² til 4 mm². Den har en skrueklemmetilslutning i bunden. Tilslutningen tillader fleksibelt kobberkabel. Kabeltværsnitskapaciteten er fra 0,5 mm² til 2,5 mm². Den har en skrueklemmetilslutning i bunden. Tilslutningen tillader stive kobberkabler (2 kabler). Kapaciteten af kabeltværsnittet er 2,5 mm². Den har en skrueklemmetilslutning i bunden. Tilslutningen tillader fleksibel med ferrule kobberkabler (2 kabler). Kapaciteten af kabeltværsnittet er 1,5 mm². Den nominelle isolationsspænding (Ui) er op til 500V. Den har en nominel impulsmodstandsspænding (Uimp) på 4kV. Bredden i 9 mm afstande er 1. Produktets farve er hvid (RAL 9003). Forureningsgraden er 3. Tropicaliseringsniveauet er behandling 2. Tilslutningsmomentet er 1N.m (nederst) for PZ1 skruetrækker type. I henhold til IEC 60529-standarden er IP-beskyttelsesgraden IP20. Driftstemperaturen er fra -35°C til +70°C. Opbevaringstemperaturen er fra -40°C til +85°C. Dette produkt overholder EN/IEC 60947-5-1 og GB/T 14048.5 standarderne. Dette produkt er certificeret med CE- og UKCA-mærker.

Teknisk Information

• [Ui] Nominel isolationsspænding: 500 V
• [Uimp] Nominel impulsmodstandsspænding: 4 kV
• Monteringstilstand: Clip-on
• Monteringssted: Venstre side af afbryder
• Monteringsstøtte: DIN-skinne
• Kompatibilitet med kamskinne og fordelerblok: Top: Ja
• Trådafisoleringslængde: 10 mm
• Tilspændingsmoment: 1 N·m bund
• IP-beskyttelsesgrad: IP20
• Forureningsgrad: 3
• Tropicalisering: 2
• Relativ luftfugtighed: 95 % ved 55 °C
• Omgivende lufttemperatur til drift: -35 til +70 °C
• Omgivende lufttemperatur til opbevaring: -40 til +85 °C

Specifikation

• Farve: Hvid
• Mål (BxHxD): 9×86×73 mm
