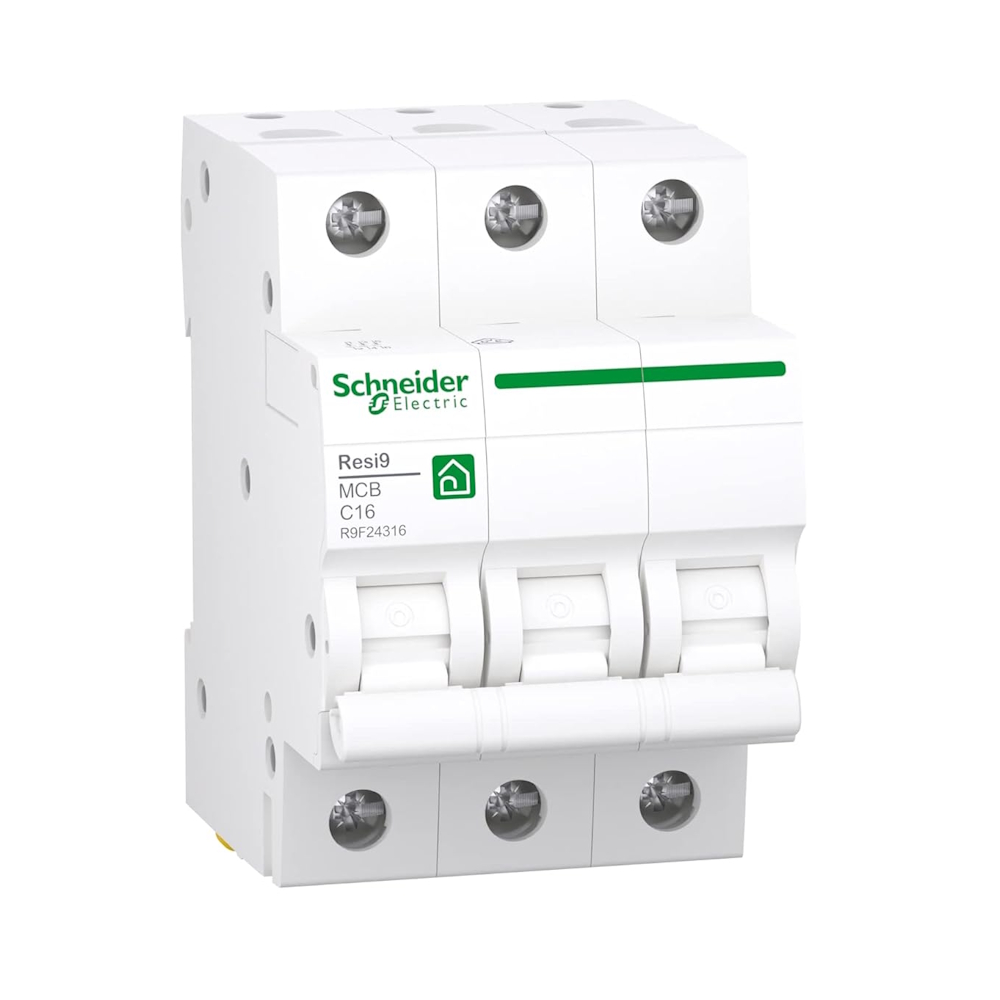

Miniature Afbryder Resi9 3Polet C-Kurve 16A 6kA 400V IP40 Schneider Electric

Beskrivelse

Dette Resi9-produkt er en lavspændings-miniatureafbryder (MCB) lavet af 56 % genbrugsplast fra hårde hvidevarer. Med genbrugsmaterialer og energieffektivitet sikrer Resi9 planetens og dens ressourcers velfærd og garanterer datagennemsigtighed. Resi9 er også RoHS- og REACH-kompatibel. Det er en 3P-afbryder med 3 beskyttede poler og med C-karakteristik. Den nominelle Icn-brudkapacitet er op til 6000A ved 400VAC i overensstemmelse med EN/IEC 60898-1-standarden. Denne miniatureafbryder beskytter kredsløbet mod kortslutning og overbelastningsstrøm. Resi9 er af typen biconnect, hvilket betyder at den har tilslutninger til både faseskinne og kabler på den ene side. Resi9 er beregnet til beboelse til individuelle og kollektive bygninger. Den har en elektrisk levetid på op til 10.000 cyklusser og en mekanisk levetid på op til 20.000 cyklusser. Ue driftsspændingen er 400VAC, Ui nominel spænding er 440VAC og driftsfrekvensen er 50Hz eller 60Hz. Den er monteret på en DIN-skinne i fordelinger med standard slids. I henhold til IEC 60529-standarden er beskyttelsesgraden IP20 og IP40, når den er monteret i et kabinet. Driftstemperaturen er -25°C til 60°C, og opbevaringstemperaturen er -40°C til 60°C.

Teknisk Information

• Antal stænger: 3P
• Antal beskyttede pæle: 3
• Nominel strøm [In]: 16 A ved 30°C i overensstemmelse med EN/IEC 60898-1
• Nominel spænding [Ue]: 400 V AC 50/60 Hz
• Netværkstype: AC
• Triggerteknologi: Termisk-magnetisk
• Kurvekode: C
• Brydekapacitet: 6000 A Icn i overensstemmelse med EN/IEC 60898-1 ved 400 V AC 50/60 Hz
• Standarder: EN/IEC 60898-1
• Netværksfrekvens: 50/60 Hz
• Magnetisk udløsningsniveau: 5…10 × I AC
• Begrænsningsklasse: 3 i overensstemmelse med EN/IEC 60898-1
• Isolationsspænding [Ui]: 440 V AC 50/60 Hz
• Impulsmodstandsspænding [Uimp]: 4 kV
• Betjeningstype: Vippe
• Lokal indikation: ON/OFF indikation
• Monteringsmetode: Clip-on
• Monteringsbeslag: DIN-skinne
• Kombineret samleskinnefordelingskompatibilitet: Bund: Biconnect
• 9 mm modul: 6
• Dækmateriale: Genbrugsplast
• Mekanisk levetid: 10.000 cyklusser
• Elektrisk levetid: 4.000 cyklusser i overensstemmelse med EN/IEC 60898-1 ved 400 V AC 50/60 Hz
• Beskrivelse af låsemuligheder: Hængelås i OFF position
• Kabelskala længde: 14 mm til top- eller bundtilslutning
• Tilspændingsmoment: 2 Nm (top eller bund)
• Jordfejlsbeskyttelse: Uden
• IP beskyttelsesklasse: IP20/IP40
• Forureningsniveau: 2 i overensstemmelse med EN/IEC 60898-1
• Overspændingskategori: III
• Omgivelsestemperatur under drift: −25…60°C
• Omgivende lufttemperatur til opbevaring: -40…60°C

Specifikation

• Farve: Hvid
• RAL-nummer (lignende): 9003
• Materiale: Genbrugsplast
• Overfladebeskyttelse: Ingen
• Overfladebehandling: Ingen
• Mål (BxHxD): 54×85×75 mm
