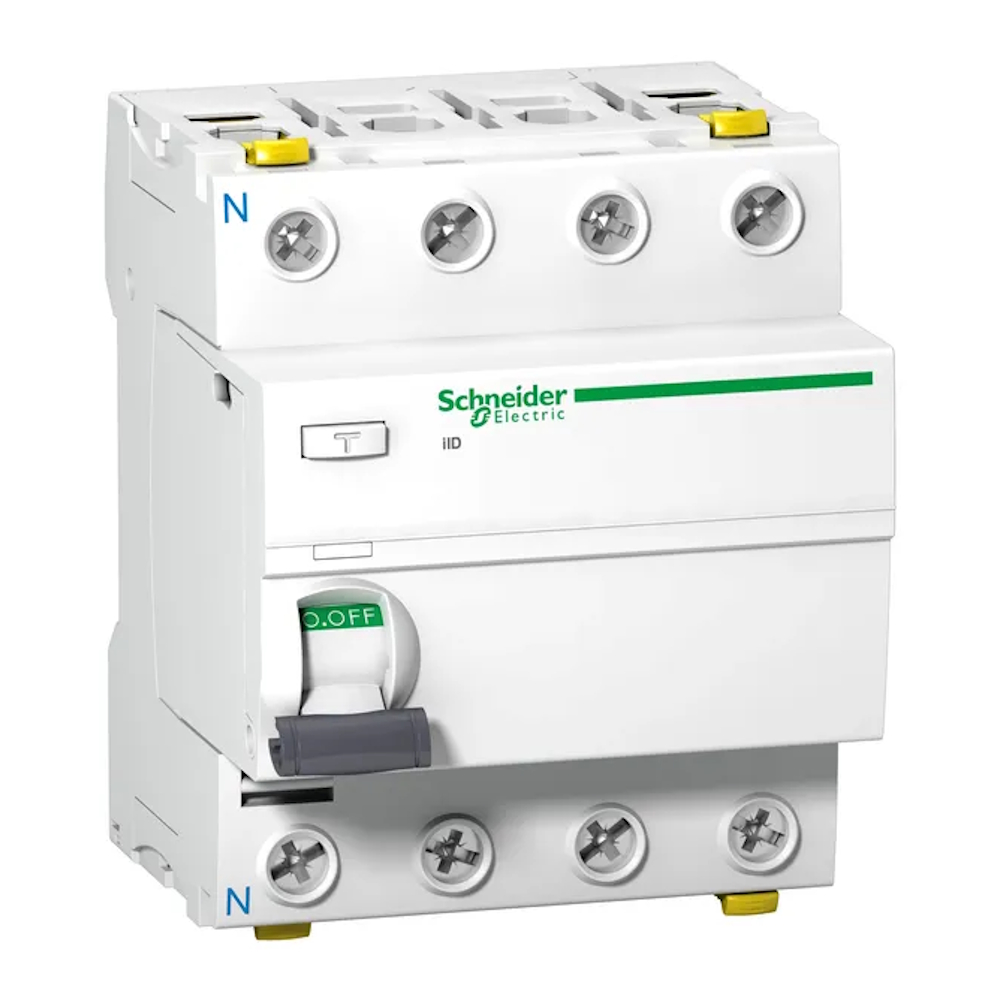

Reststrømsafbryder Acti9 4Polet A-Type 40A 30mA 415V IP20 Schneider Electric

Beskrivelse

Denne Acti9 iID er en standardmonteret og pålidelig dobbelt-endet reststrømsafbryder (RCCB). Det er en 4P afbryder med en mærkestrøm på 40A, en følsomhed på 30mA med en beskyttelsesklasse af type A. Dette produkt beskytter mod elektrisk stød gennem direkte eller indirekte kontakt og mod brandfare. Den har den funktion at afbryde elektriske kredsløb i tilfælde af jordfejl. Dens unikke Visitrip-indikator reducerer fejlfindingstiden ved at vise en rød mekanisk indikator på fronten, hvis den udløses på grund af en jordfejl. Dette produkt har også et VisiSafe-vindue med en grøn stribe på vippen, der indikerer fuld åbning af kredsløbet, hvilket muliggør vedligeholdelse nedstrøms. Dette produkt overholder EN/IEC 61008-1 standarden. Den (Im/IΔm) nominelle bryde- og kortslutningskapacitet er 1500A. Den (Inc/IΔc) betingede kortslutningsstrøm er 10kA. Den mekaniske udholdenhed er op til 20.000 cyklusser og den elektriske udholdenhed er op til 15.000 cyklusser. Ue-driftsspændingen er 380VAC til 415VAC. Ui-mærkespændingen er 500VAC. Uimp-mærket impulsmodstandsspænding er 6kV. Frekvensen er 50Hz eller 60Hz. Den er beregnet til montering på DIN-skinne. Den har en beskyttelsesgrad IP20 (ifølge IEC/EN 60529 standard) og IP40 monteret i et modulært kabinet. Driftstemperaturen er fra -25°C til 60°C. Opbevaringstemperaturen er fra -40°C til 85°C.

Teknisk Information

• Antal stænger: 4P
• Neutral lederplacering: Venstre
• Mærkestrøm [In]: 40 A
• Nominel spænding [Ue]: 380-415 V AC 50/60 Hz
• Netværkstype: AC
• Lækstrømsfølsomhed: 30 mA
• Jordfejlsbeskyttelse med tidsforsinkelse: Øjeblikkelig
• Fejlstrømsafbryder klasse: Type A
• Nuværende udløsningsteknologi: Spændingsuafhængig
• Nominel strømafbrydelse og slutkapacitet: Idm 1500 A, Im 1500 A
• Specificeret kortslutningsstrøm: 10 kA
• Isolationsspænding [Ui]: 500 V AC 50/60 Hz
• Impulsmodstandsspænding [Uimp]: 6 kV
• Positionsindikation: Ja
• Betjeningstype: Vippe
• Monteringsmetode: Clip-on
• Monteringsbeslag: DIN-skinne
• 9 mm modul: 8
• Mekanisk levetid: 20.000 cyklusser
• Elektrisk levetid: 15.000 cyklusser AC-1
• Beskrivelse af låsemuligheder: Hængelås
• Kabelskala længde: 14 mm til top- eller bundtilslutning
• Tilspændingsmoment: 3,5 Nm (top eller bund)
• IP-beskyttelsesklasse: IP20 i overensstemmelse med IEC 60529
• Forureningsniveau: 3
• Elektromagnetisk kompatibilitet: Impulsmodstand 8/20 µs, 250 A i overensstemmelse med EN/IEC 61008-1
• Omgivelsestemperatur under drift: −25…60°C
• Omgivende lufttemperatur til opbevaring: -40…85°C

Specifikation

• Farve: Hvid
• Materiale: Plast
• Overfladebeskyttelse: Ingen
• Overfladebehandling: Ingen
• Mål (BxHxD): 72×91×73 mm
