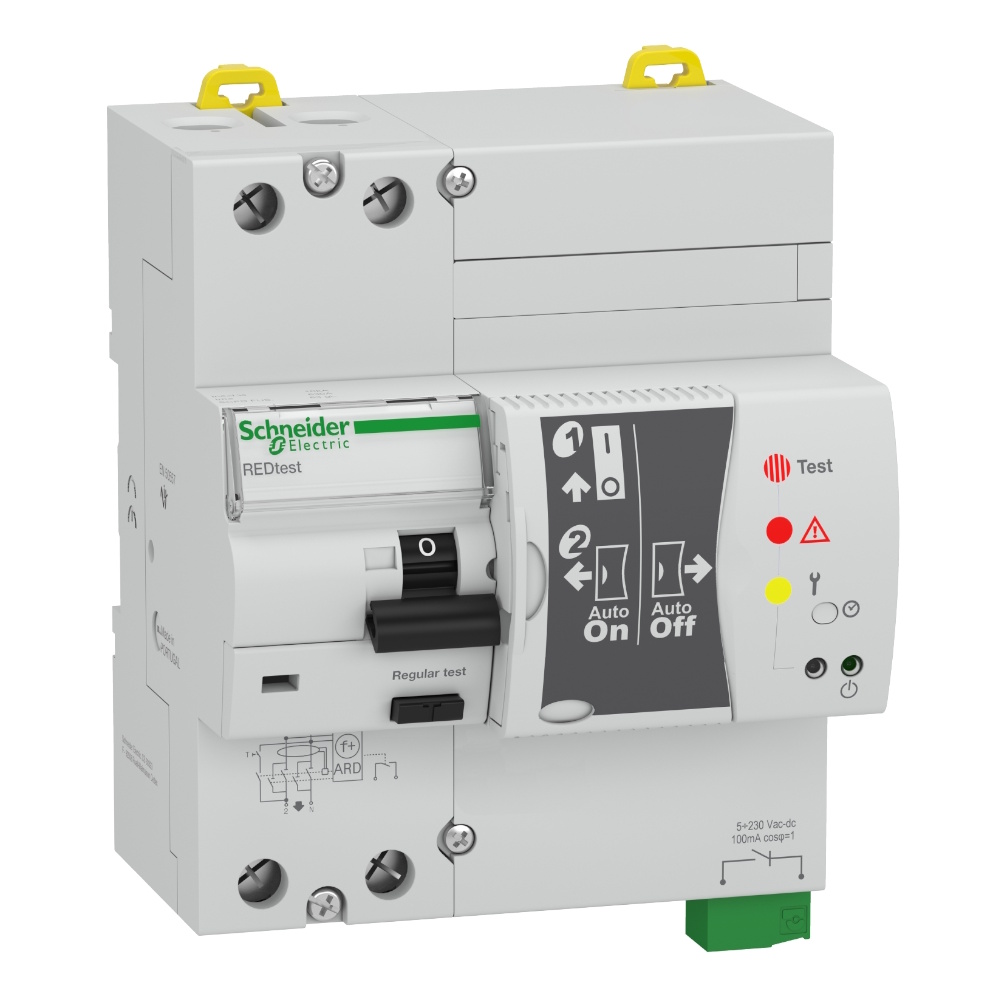

Reststrømsafbryder Acti9 RED 2Polet Type-A 25A 30mA 230V IP20 Schneider Electric

Beskrivelse

Denne Acti9 REDs er en modulær reststrømsafbryder (RCCB) med genlukker. Det er en 2-polet afbryder med 25A i mærkestrøm, 30mA jordafledningsfølsomhed og A-type beskyttelsesklasse. Dette produkt beskytter mod elektrisk stød ved direkte eller indirekte kontakt og brandfare. Den afbryder elektriske kredsløb, der allerede er beskyttet mod overbelastning og kortslutning. Den genstarter automatisk efter isolationsovervågning af nedstrømskredsløbet. Den bruges kun på TT og TN-S jordingssystemer. Acti9 REDs og REDtest-versionerne er dedikeret til tertiære, industrielle og infrastrukturapplikationer. Dette produkt er i overensstemmelse med IEC/EN 61008-1 standarden. Den (Im/IΔm) nominelle bryde- og kortslutningskapacitet er 630A. Den (Inc/IΔc) betingede nominelle kortslutningsstrøm er 6kA. Den har en mekanisk udholdenhed, der går op til 1000 cyklusser. Ue-driftsspændingen er 230VAC. Ui nominelle isolationsspænding er 500VAC. Uimp-mærket impulsmodstandsspænding er 4kV. Bredden i 9 mm afstande er 10. I henhold til IEC 60529-standarden er beskyttelsesgraden IP20 og IP40 i kabinettet. Driftstemperaturen er fra -5°C til 40°C. Opbevaringstemperaturen er fra -20°C til 60°C.

Teknisk Information

• Monteringsmetode: DIN-skinne
• Spændingstype: AC
• Indbygningsdybde: 44 mm
• Mærkestrøm: 25 A
• Nominel spænding: 230 V
• Nominel isolationsspænding Ui: 500 V
• Antal stænger: 2
• Nominel fejlstrøm: 30 A
• Lækstrømstype: A
• Selektiv beskyttelse: Nej
• Kortslutningsbrudkapacitet (Icw): 6 kA
• Overspændingsstrømkapacitet: 0,25 kA
• Forureningsgrad: 2
• Bredde i antal modulære afstande: 5
• Kort tids forsinket udløsning: Nej
• Eksplosionssikker: Nej
• Frekvens: 50 Hz
• Beskyttelsesgrad (IP): IP20
• Tilslutbart ledertværsnit solid-core: 1,5-2,5 mm²
• Tilslutbart ledertværsnit multi-wired: 1,5-2,5 mm²
• Med låseanordning: Ja
• Omgivelsestemperatur under drift -5-40 °C
• Yderligere udstyr muligt: Ja
• Nominel impulsmodstandsspænding Uimp: 4 kV

Specifikationer

• Mål (BxHxD): 89,2x115x79,5 mm
